ZF Electronic 深セン中国のプロフェッショナルPCBメーカーであり、2003年以来15年間PCBを製造しています 。240以上の高度に訓練された従業員と6,000平方メートル以上の施設面積で、毎月8,000平方メートルの生産を達成することができます。 1日で200種類のPCBボードを処理できます。
先進的なPCB製造装置を装備し、 HDI PCB、高周波PCB、RF PCBボード、アルミニウムPCB、CuベースPC、高Tg PCB、厚銅PCB、厚い金などの高精度、高密度、 PCB、 等の当社のPCBは広くIOTに適用され、通信、産業用制御、パワーエレクトロニクス、医療機器、セキュリティ、エレクトロニクス、家電、LED、コンピュータ、自動車、など
私たちは、クイックPCBプロトタイプと中小規模のPCBサービスに焦点を当てています。 PCB製造は、ISO9001、ISO14001、TS16949およびUL認証を取得しました。すべてのPCB基板は出荷前によく確認され、E-テストされます。 我々は心からあなたが私たちの工場で、適切なプリント回路基板を見つけることができることを願って、競争力のある価格と信頼できる品質。

PCB製造能力
特徴 | 機能 |
レイヤー | 1〜36層 |
素材 | FR-4 TG 130-180、アルミニウム、銅ベース、ポリイミド、 高周波(Rogers、PTEE、PI)など |

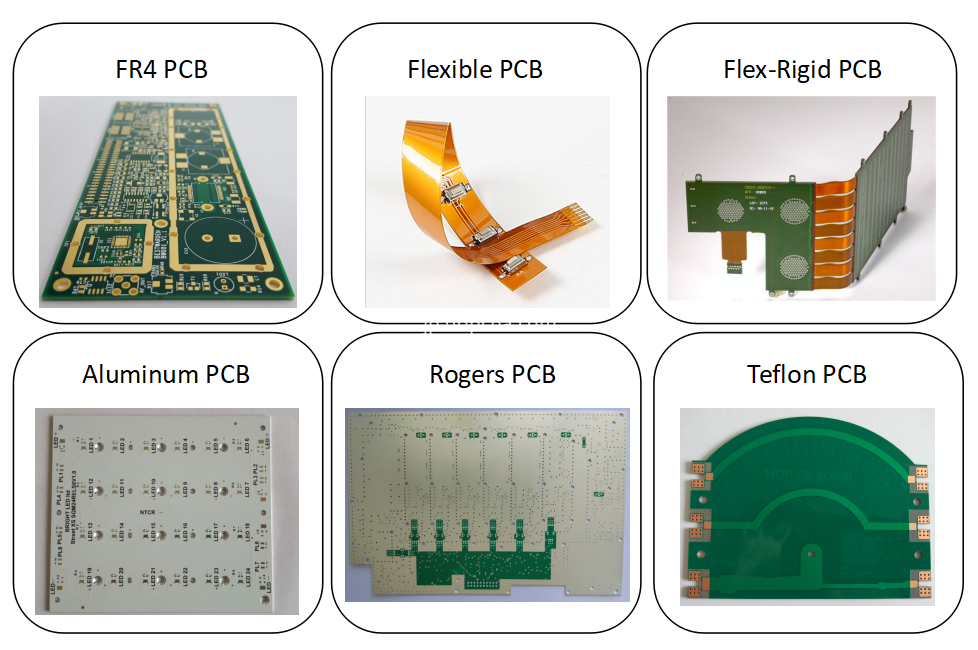

PCBタイプ | FR-4標準PCB、アルミニウムPCB、銅ベースのPCB、HDI PCB、リジッドフレックスPCB、フレックスPCB、厚い銅PCBとロジャースPCBなど |
ボード厚さ | 0.1mm〜6.0mm |
銅の厚さ | 1 / 2oz-6oz(18um-210um) |
ボードサイズ | 600mm×1200mm |
最小トレース/間隔 | 0.075mm / 0.075mm(3mil / 3mil) |
最小穴あけ穴径 | 0.15mm(6mil)、0.1mm(4mil) - レーザードリル |
戦士の表情 | グリーン、ブラック、ホワイト、レッド、イエロー、ブルー、パープルなど |
シルクスクリーンカラー | ホワイト、ブルー、ブラック、レッド、イエロー |
表面仕上げ | HASL 鉛フリー 、浸漬金(ENIG)、浸漬スズ、浸漬銀、OSP、カーボンオイルなど |
特別なテクニック | インピーダンスコントロール、金のフィンガー、ブラインド/埋め込みビア、剥離可能なはんだマスク、ハーフホール、Via-in-Pad、カウンターシンクホールなど |

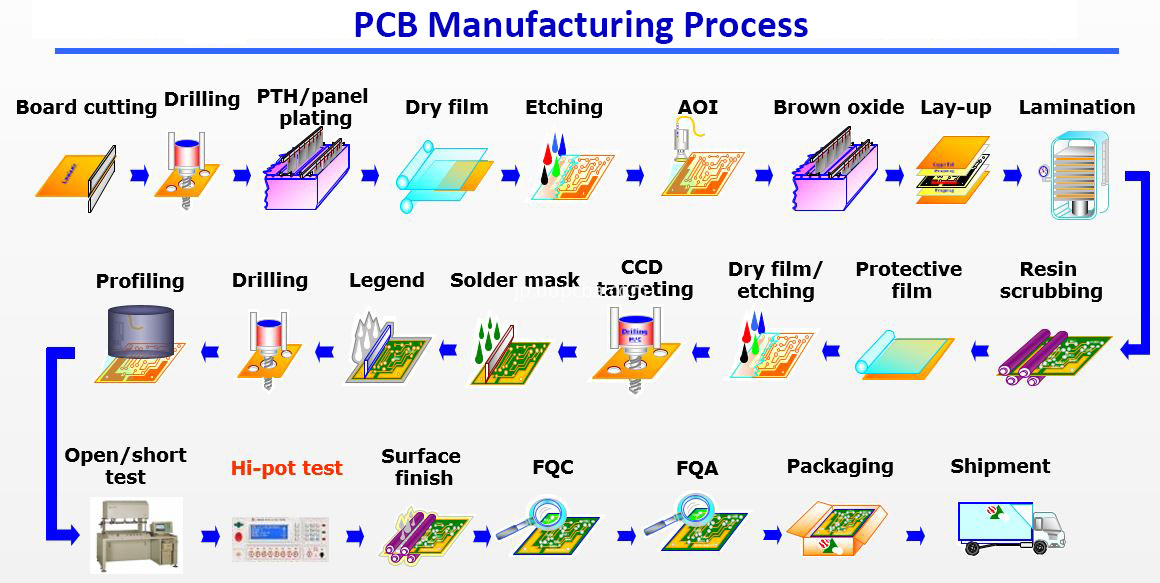

PCB製造プロセス
