ZhongFeng Electronic Technology Co., Limited

高品質FR4多層PCB /リジッドフレックス回路基板
高品質FR4多層PCB /リジッドフレックス回路基板
高品質FR4多層PCB /リジッドフレックス回路基板
高品質FR4多層PCB /リジッドフレックス回路基板
高品質FR4多層PCB /リジッドフレックス回路基板

高品質FR4多層PCB /リジッドフレックス回路基板

お支払い方法の種類: T/T,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,FCA
最小注文数: 1 Bag/Bags
納期: 1 天数

今連絡する バスケットに追加する

基本情報

    モデル: ZFC109

    Surface Finish: HASL, ENIG, OSP, Etc.

    Base Material: FR4

Additional Info

    包装:  EPE、シリカゲル、バブルフィルム、通常の梱包。

    生産高: 500,000pcs per Month

    ブランド: 中豊

    輸送方法: Ocean,Land,Air

    原産地: 深セン中国

    供給能力: 500,000pcs per Month

    認証 : ISO9001, IATF16949, IPC-A-610F

    HSコード: 8534009000

    ポート: Shenzhen,HONGKONG

製品の説明

高品質FR4多層PCB /リジッドフレックス回路基板

電子回路は、電流が流れることができる導線またはトレースによって接続された、抵抗、トランジスタ、コンデンサ、インダクタおよびダイオードなどの個々の電子部品から構成されている。電気的というよりはむしろ電子的と呼ばれるためには、一般に少なくとも1つの活性成分が存在しなければならない。コンポーネントとワイヤを組み合わせることで、さまざまな単純で複雑な操作を実行できます。信号を増幅し、計算を実行し、データをある場所から別の場所に移動することができます。 0.5-2ozより。私達は厚い銅PCBプロトタイプPCBの製造を含むPCBプロトタイプからの大きい容積までのあらゆる種類のPCB製造サービスのためのワンストップショップであり、私達の顧客を多くの時間とお金を節約できますボードアセンブリおよび他のPCBエレクトロニクス厚銅PCB製品は、主にパワーエレクトロニクス機器や電源システムに使用されています。このユニークなタイプの重い銅PCBは、PCB業界で増加傾向にあり、1オンス(35マイクロメートル)または2オンス(70マイクロメートル)の銅重量と比較して、3オンス(105マイクロメートル)以上の完成銅重量を特徴とします標準PCBの銅の厚さ。

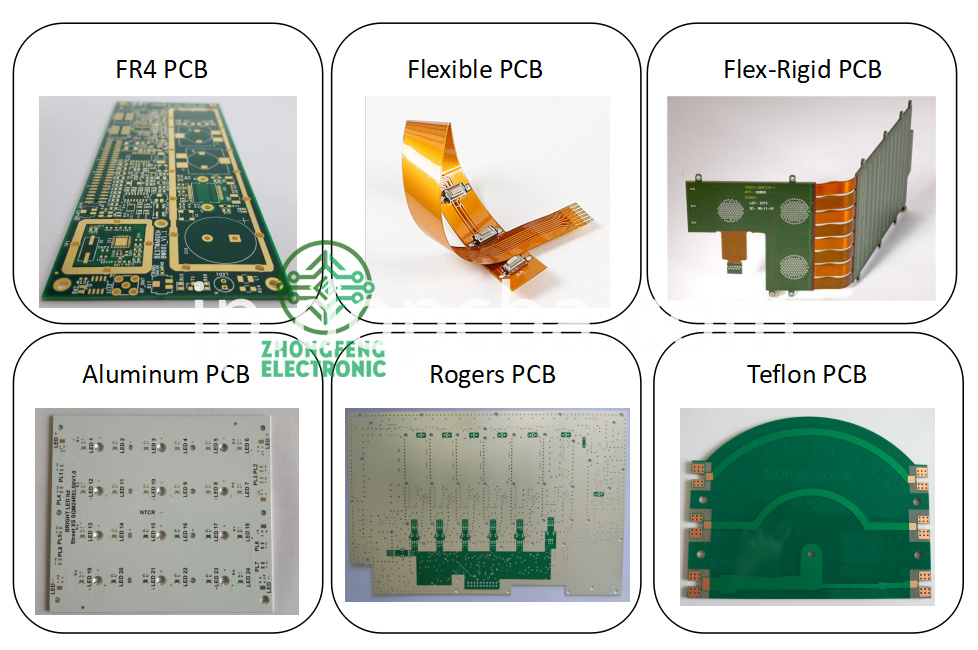

PCB基板は、リジッドPCBであり得、フレックスPCBであり得、そしてまたフレックスリジッドPCBであり得る。そして材料はFR4、PI、アルミニウム、銅ベース、ロジャース、テフロンなどであり得る。それらは異なる用途を有する。例えば、FR4 PCBはリジッドPCBに最も一般的に使用されており、すべてのエレクトロニクス製品にほぼ適しています。 PIは最も一般的に使用されているフレックスPCBです。アルミニウムと銅をベースとしたものは熱拡散性がよく、LED PCBに常に使用されています。ロジャースPCBおよびテフロンPCBは高周波PCB等のために常に使用されています。

PCB製造製品ショー

PCB Prototype and Manufacture


PCB組立製品ショー

PCB Assembly-2


私たちのサービス:

1. PCBの設計 :無線充満PCBA、ブルートゥースのイヤホーン及び音声箱PCBAおよび他の家庭用電化製品を設計することを専門にするワンストップEMSの製造業者。

2. PCBの製造 :標準FR4 1-36layer PCB、フレックスPCB、リジッドフレックスPCB、HDI PCB、ロジャースPCB、メタルコアPCBなど

3. PCBアセンブリ :01005のために利用できるSMTおよびTHTアセンブリ、良いピッチおよびBGAアセンブリ。

4. 部品調達 :BOMファイルに表示されているすべての部品を 調達する ことができ(部品表キッティング)、部品や長納期部品などを見つけるのは困難です。

5. ワンストップターンキーPCBAの製造 :PCBの設計+ PCBの製造+部品の調達+ PCBアセンブリ+電子アセンブリ、またはPCBの製造+部品の調達+ PCBアセンブリ、等。


技術的な機能:


PCB Manufacture Capabilities

Layers

1-36 layers

Material

FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.

Board Thickness

0.1mm-6.0mm (.016"-.126")

Copper Thickness

1/2oz-6oz(18um-210um)

Board size

600mm*1200mm

Min Tracing/Spacing

0.075mm/0.075mm (3mil/3mil)

Min drilling Hole diameter

0.15mm(6mil), 0.1mm(4mil)-laser drill

Solder Mask

LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)

Silkscreen color

White, Blue, Black, Red, Yellow

Surface finish

Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")

Impedance tolerance

+/-5%~+/-10%

Chamfer of Gold Fingers

20, 30, 45, 60

Test

Flying probe or Testing fixture

 PCB Assembly Capabilities

Quantity

From prototype to big volume, no MOQ

Assembly type

SMT, THT or Hybrid

Parts procurement

Full turnkey (we provided all components)

Partial turnkey ( Customer provide the main components and we provide the rest)

Kitted (Customer provide all components)

Component types

SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.

Test

Custom testing, ICT, FCT, AOI, Test jig

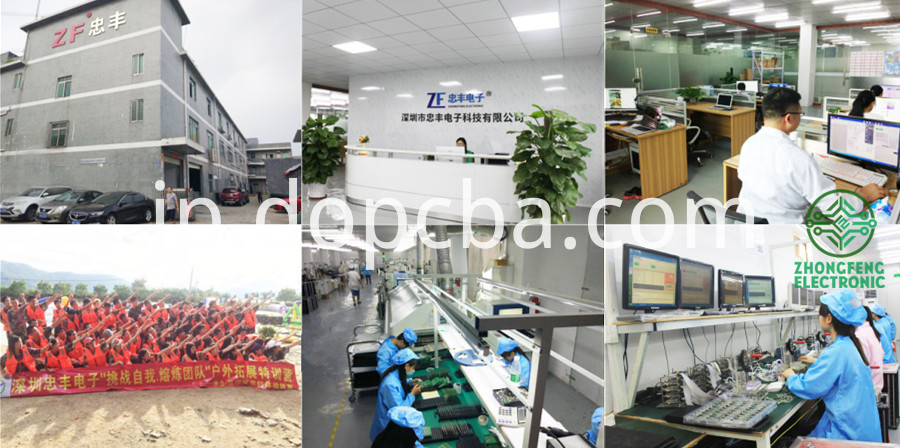

私たちのチームと事務所:


Zhongfeng Smt Factory


私達のPCBの製造工場:

Pcb Assembly

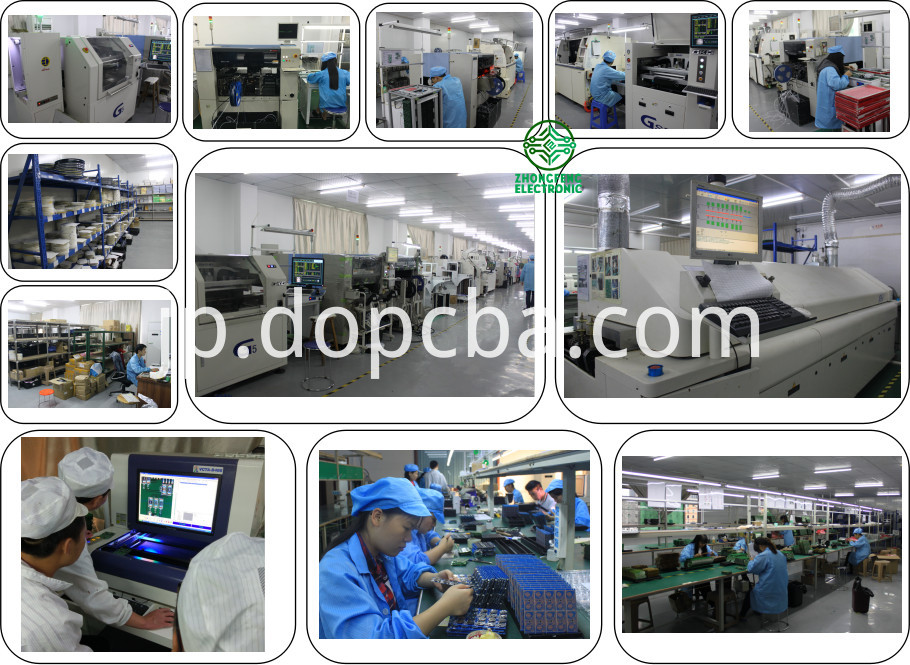

私達のPCBアセンブリ工場:

Turnkey Pcb Assembly


よくある質問:

Q :カスタムPCB製造に必要なファイルは何ですか?

A:Gerber、または.pcb、.pcbdoc、または.brdファイルが必要です

Q: カスタムPCBアセンブリオーダーに必要なファイルは何ですか?

A:GerberファイルとBOMファイルが必要です。ピックアンドプレースファイルがある場合は、それも送付してください。

Q: 支払い条件はどのようなものですか?

A:新規顧客と10000usd以内の合計金額、PayPalまたはT / TまたはWUによる100%前払い。 10000米ドルを超える合計金額については、お問い合わせください。

Q: PCB / PCBAクローンサービスにはどのファイルが必要ですか?

A:PCB / PCBAのクローンサービスのために、私達に最初に評価のための映像を送れば私達はコピーのためのPCB / PCBA板の1-2サンプルを必要とします。
